섬유 형상 분석
광학현미경과 위상차 현미경은 섬유의 외형과 배향 상태를 관찰하는 데 유용하지만, 해상도와 콘트라스트의 물리적 한계로 인해 섬유 표면의 미세 결함, 피브릴 구조, 코팅막 두께, 내부 밀도 변화와 같은 나노·서브마이크로 수준의 구조적 차이를 정밀하게 구분하기에는 제약이 있습니다. 특히 고기능성 섬유·바이오 기반 섬유·복합소재 섬유와 같이 구조적 정밀성이 제품 성능에 직결되는 산업 분야에서는, 섬유 단면 및 내부 구조를 동시에 파악할 수 있는 고해상도 분석 기술이 요구됩니다.
전자현미경은 섬유의 종류와 분석 목적에 따라 다양한 이미징 모드를 제공하며, 이를 적절히 활용하면 섬유 소재의 표면 특성부터 내부 구조까지 폭넓은 정보를 정밀하게 확보할 수 있습니다.
SE 모드는 섬유 표면의 미세 굴곡, 코팅 상태와 같은 형상을 고해상도로 관찰하는 데 적합하며, 건조 및 간단한 전도성 코팅만으로 안정적인 이미지를 얻을 수 있습니다.
- 시편 전 처리 과정
시료는 채취 과정에서 물리적 충격으로 인해 손상되기 쉽기 때문에, 구조 변형이 발생하지 않도록 신중히 수집해야 합니다. 또한 시료의 특성에 따라 추가적인 코팅이 요구될 수 있습니다. 코팅 두께가 너무 두꺼우면 미세 형상을 가릴 수 있어, 5nm – 10nm 정도 적절한 코팅이 필요합니다.
Step 1. 채취된 시료를 전도성 테이프를 이용하여 시료대에 고정합니다.
Step 2. 코팅 장비(SPT-20)를 사용해 시료 표면에 전도성 코팅을 적용합니다.
1) 코팅 조건 : 3μA, 300 s
2) VP 모드 사용 시에는 코팅을 생략할 수 있습니다
Step 3. 코팅이 완료된 시료를 전자현미경 내부에 장착하고, 표면 형상을 관찰합니다.
- SE 모드 이미지
[칫솔모]
[치실]

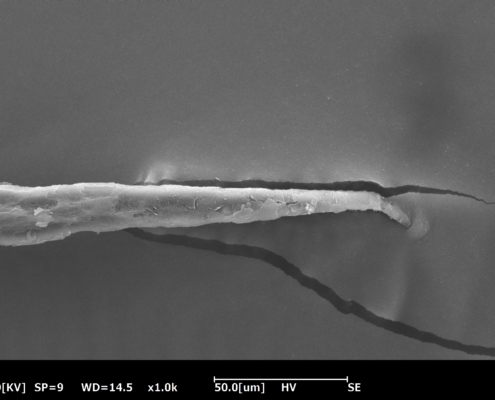

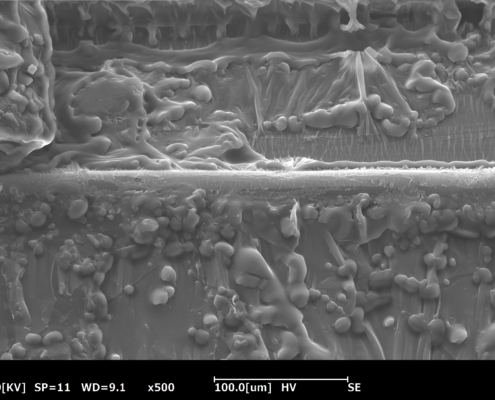

SE 모드에서 칫솔모와 치실의 표면을 관찰한 이미지입니다. SE 모드는 시료 표면에서 방출되는 2차 전자를 검출하여 형상 대비가 우수한 이미지를 제공하므로, 섬유 표면의 미세한 굴곡, 마모 상태 및 표면 거칠기를 명확하게 확인할 수 있습니다. 본 이미지를 통해 칫솔모와 치실의 직경, 표면 요철 분포 및 국부적인 변형 여부를 정밀하게 측정할 수 있습니다.
- Length Average 기능
[캐시미어]
[샌드 페이퍼]

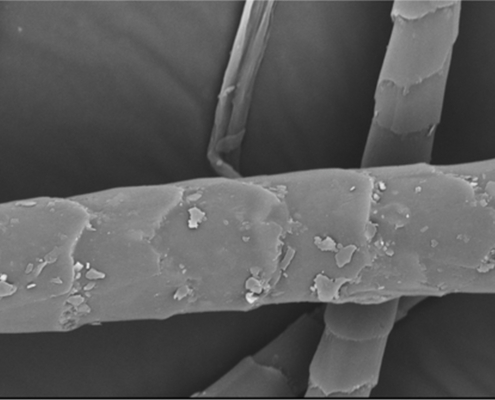

Length Average 기능을 활용하면 머리카락, 섬유 등 선형 구조를 갖는 시료의 두께와 길이를 정량적으로 측정할 수 있습니다. 다수의 측정 구간을 연속적으로 지정함으로써 개별 치수뿐 아니라 평균값을 자동으로 산출할 수 있어, 반복 측정에 따른 오차를 줄이고 신뢰성 높은 결과를 제공합니다. 해당 기능은 섬유 소재 분석, 품질 비교 평가 및 통계 기반 특성 분석에 효과적으로 활용될 수 있습니다.
- 다른 시료 이미지
[CNT]
[필터]
[강아지 털]
