SEM으로 보는 치과 연구: 자연치와 임플란트의 미세구조 비교
덴탈(Dental) 산업 분야에서 주사전자현미경(SEM)을 활용하는 방식은 매우 다양하며, 각 분석 기법은 치과 재료와 생체 조직의 미세구조·표면 특성·재료 안정성을 이해하는 데 중요한 역할을 합니다. SEM은 빛보다 파장이 훨씬 짧은 전자빔을 사용하기 때문에, 광학현미경으로는 확인하기 어려운 치아 표면의 미세 균열, 보철물의 결정 구조, 임플란트 표면 거칠기와 코팅 상태까지 정밀하게 관찰할 수 있습니다. 이러한 장점 덕분에 덴탈 연구자와 엔지니어들은 임플란트, 세라믹 보철, 레진, 접착제 등 다양한 치과 소재의 품질과 성능을 정량적으로 평가하고, 생체 적합성과 장기 내구성을 향상시키는 데 SEM을 핵심 분석 도구로 활용하고 있습니다.
주사전자현미경(SEM)은 덴탈 산업과 치의학·구강의학 연구 분야에서 치아와 치과 재료의 미세 구조를 정밀하게 분석할 수 있는 핵심 장비입니다. 치아 법랑질과 상아질의 결정 구조, 임플란트 표면 거칠기, 보철물과 치아 사이의 접합 상태 등을 고해상도로 관찰해 재료 성능과 생체 적합성을 평가하는 데 활용됩니다. 또한 교합 마모, 미세 균열, 치주 질환으로 인한 표면 손상과 같은 변화도 정밀하게 분석할 수 있어 임상 연구와 재료 개선에 유용합니다. SEM에 EDS를 결합하면 치과용 세라믹, 금속 합금, 레진의 원소 조성과 불순물 분포를 파악할 수 있어 품질 관리와 신소재 개발에 기여합니다. COXEM Tabletop SEM은 저진공 모드를 지원해 도금 없이도 치아 조직과 덴탈 소재를 관찰할 수 있어, 실제 사용 환경에 가까운 상태에서 분석이 가능하다는 점이 큰 강점입니다.
- 시편 전 처리 과정
영구치와 임플란트를 SEM으로 분석하기 위한 시편 전처리는 표면 구조와 계면 상태를 왜곡 없이 유지하는 것이 핵심입니다. 영구치는 세척 후 유기 잔여물을 제거하고 필요 시 저농도 고정 과정을 거쳐 법랑질과 상아질의 미세 구조를 안정화합니다. 임플란트는 초음파 세척으로 오염 물질을 제거한 뒤 완전 건조하여 표면 거칠기와 코팅 상태를 보존합니다. 이후 시편을 SEM Stub에 견고하게 부착하고, 비전도성 부위의 전하 축적을 방지하기 위해 Pt 또는 Au로 스퍼터 코팅을 실시합니다. 이러한 전처리 과정을 통해 치아 조직과 임플란트 표면의 미세 균열, 거칠기, 접합 계면을 고해상도로 관찰할 수 있어 덴탈 소재 연구와 품질 평가에 효과적으로 활용할 수 있습니다.
Step 1. 시료를 최대한 손상없는 상태로 실온 보존합니다.
Step 2. 준비한 시료를 단계별 용액에 담가 전처리합니다.
Step 3. 구조를 안정화시킨 시료를 Stub에 부착합니다.
Step 4. 시료의 도전성 확보를 위해 Au로 SPT-20 내에서 이온 스퍼터 코팅을 실시합니다.
- SEM Image (영구치)

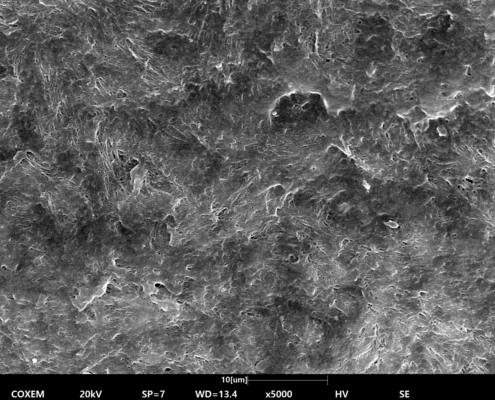

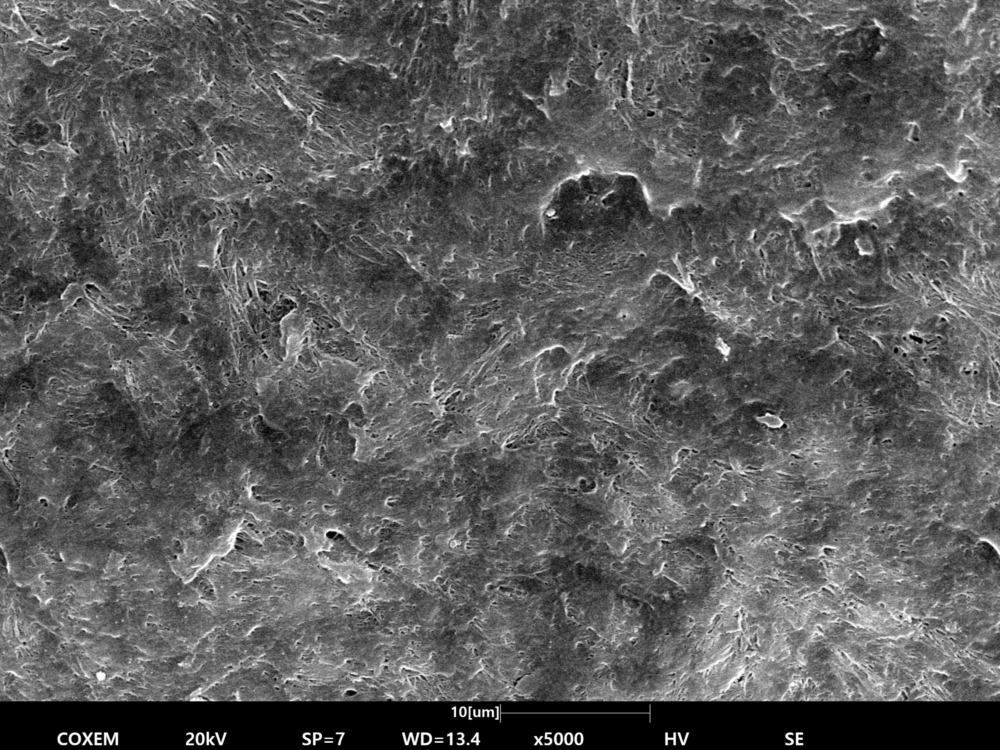

[영구치 표면]

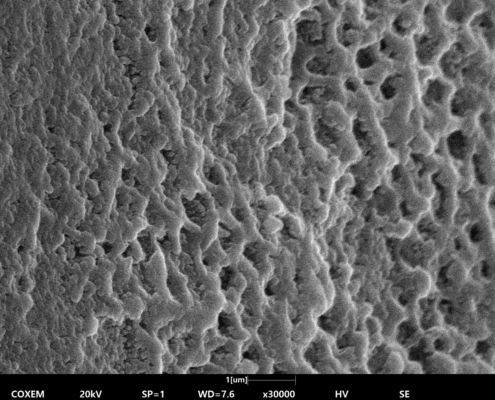

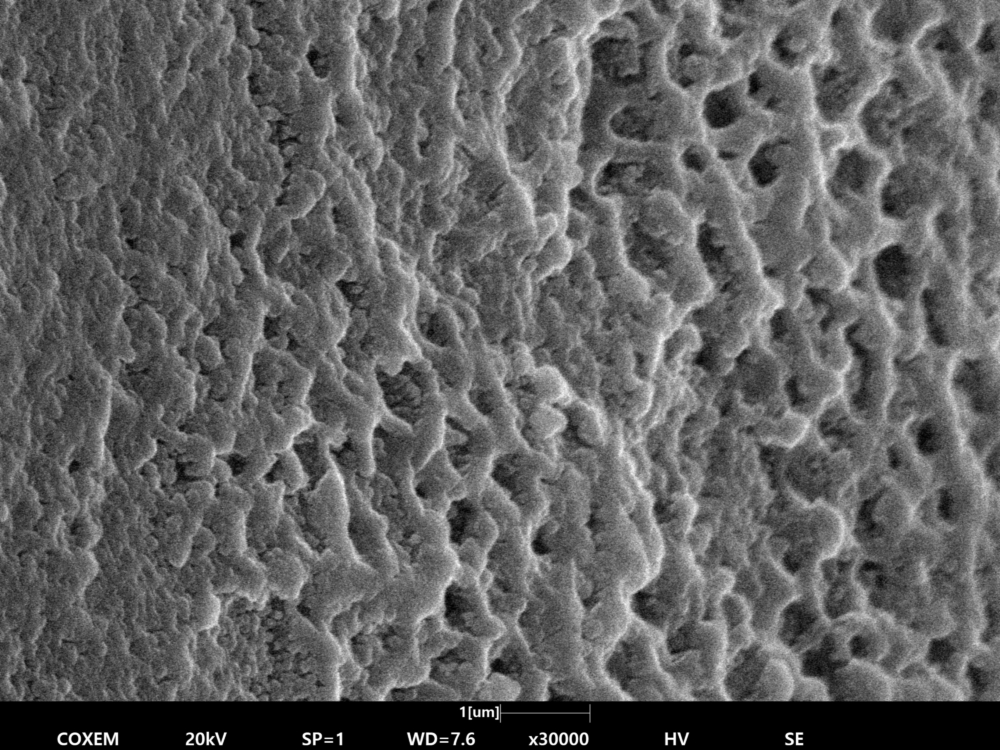

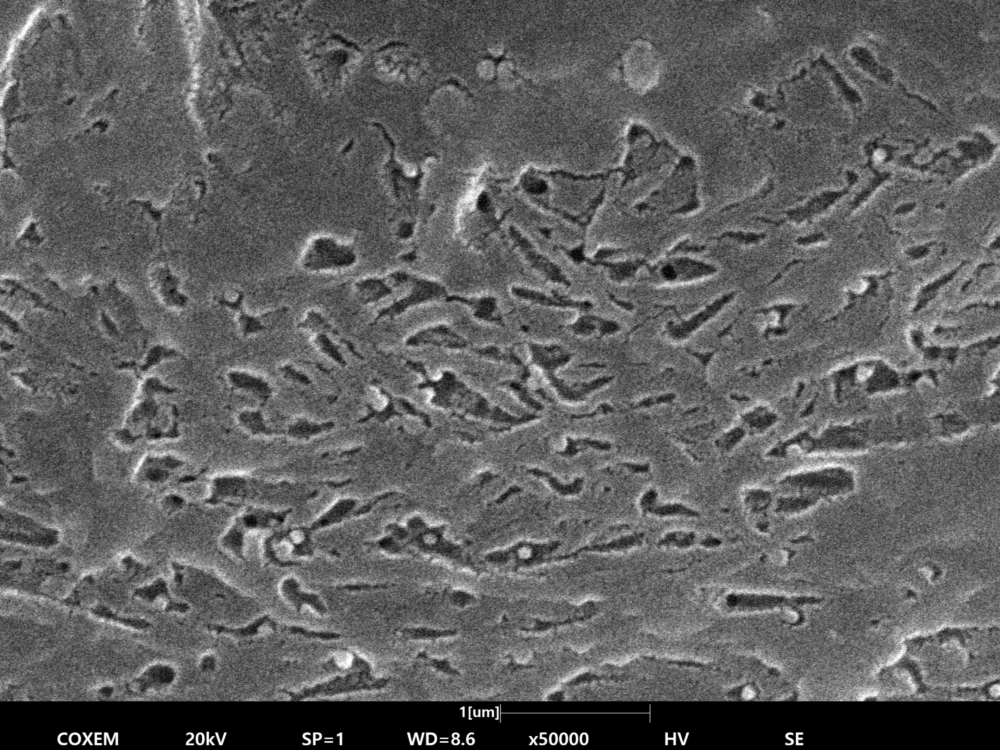

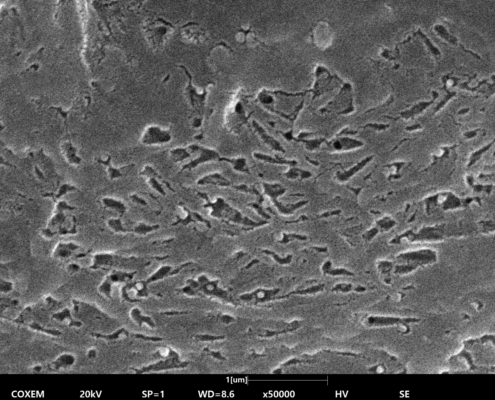

[5만배 확대한 영구치 표면]
COXEM EM-40을 이용해 가속전압 20 kV, WD 8-13 mm 조건에서 SE 검출기를 사용하여 수행되었습니다. 영구치 치근을 SEM으로 관찰한 결과, 두 구조 간의 미세구조적 차이와 생체 적합성의 기원이 명확히 드러났습니다. 영구치 치근 표면에서는 시멘트질(cementum)의 불균일한 미세 요철과 섬유 부착 흔적이 관찰되어, 치주인대와의 생물학적 결합 구조를 확인할 수 있었습니다.
- SEM Image (임플란트)

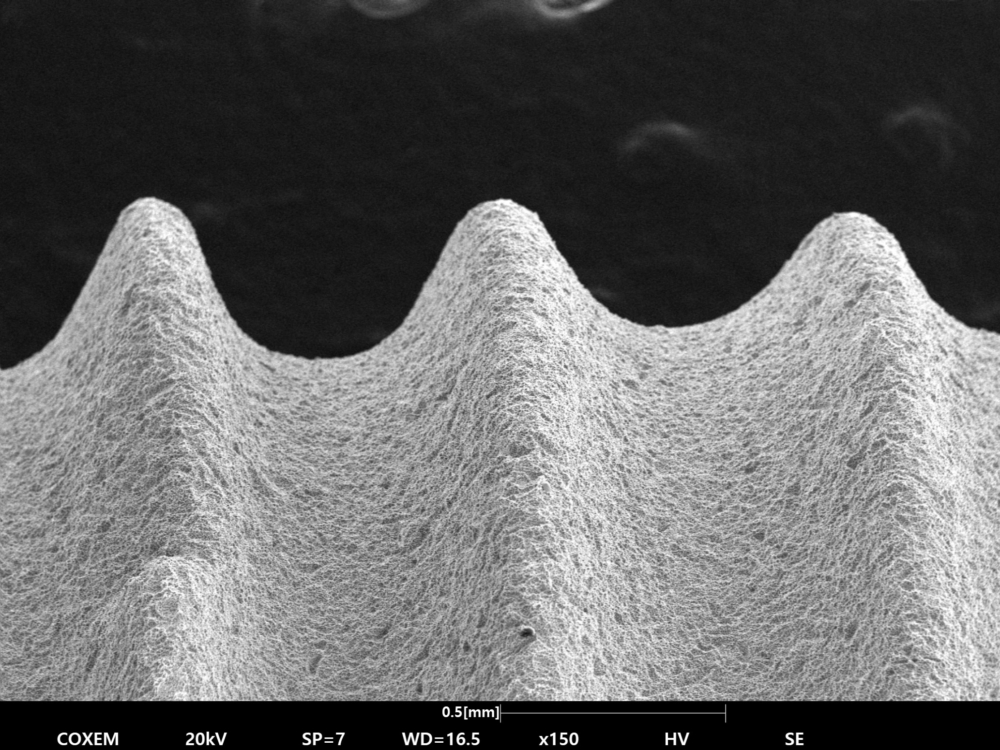

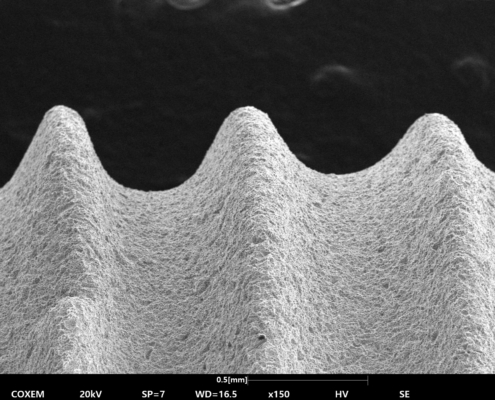

[임플란트 표면]

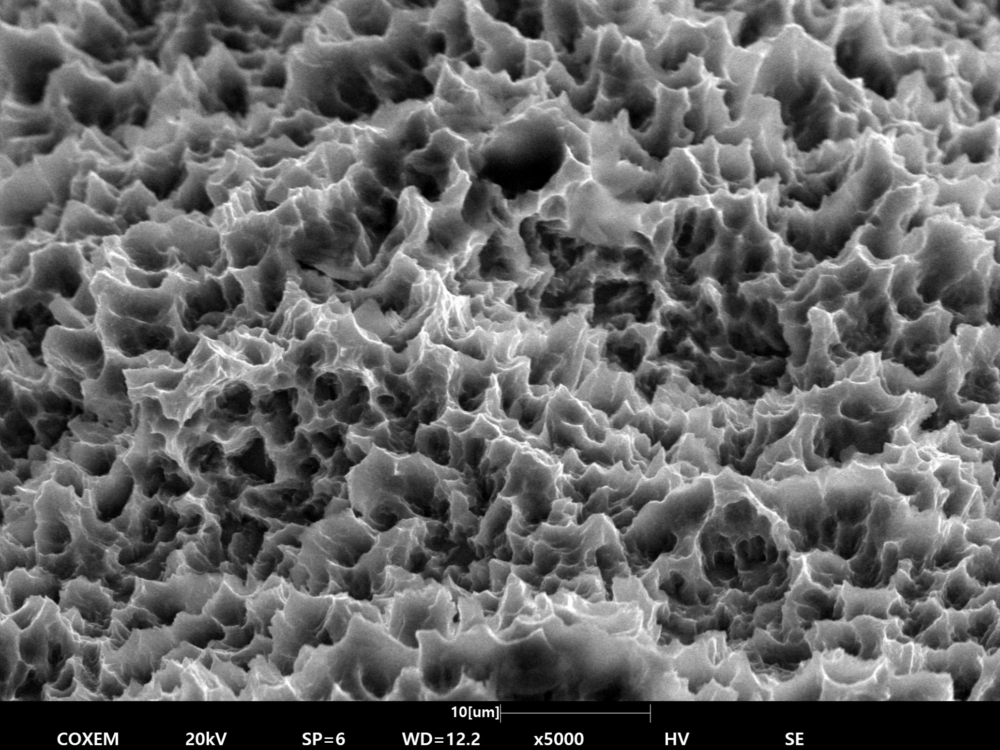

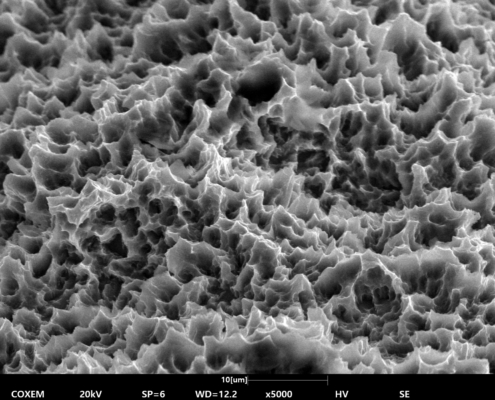

[5천배 확대한 임플란트 표면]
임플란트 표면은 샌드블라스트 및 산처리로 형성된 균일한 거칠기와 미세공 구조가 분포해 있어, 골융합(osseointegration)을 유도하기 위한 인공적 설계 특성이 두드러졌습니다. 이러한 비교 분석은 자연치와 임플란트가 각각 다른 방식으로 생체와 결합함을 보여주며, 치의학 연구와 임플란트 표면 설계 최적화에 중요한 기초 자료를 제공합니다.
- 다른 시료 이미지
[영구치 법랑질]

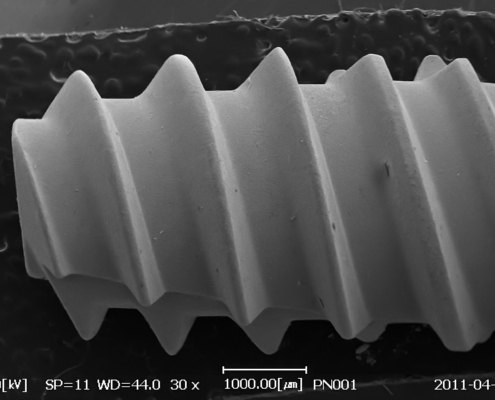

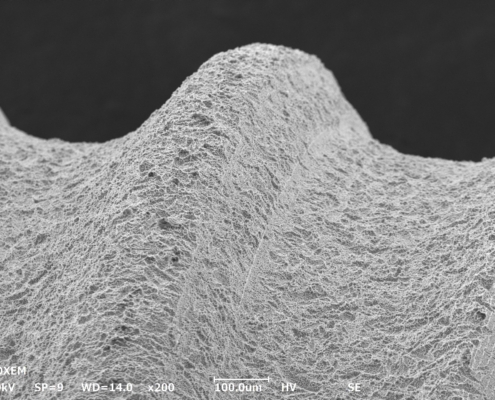

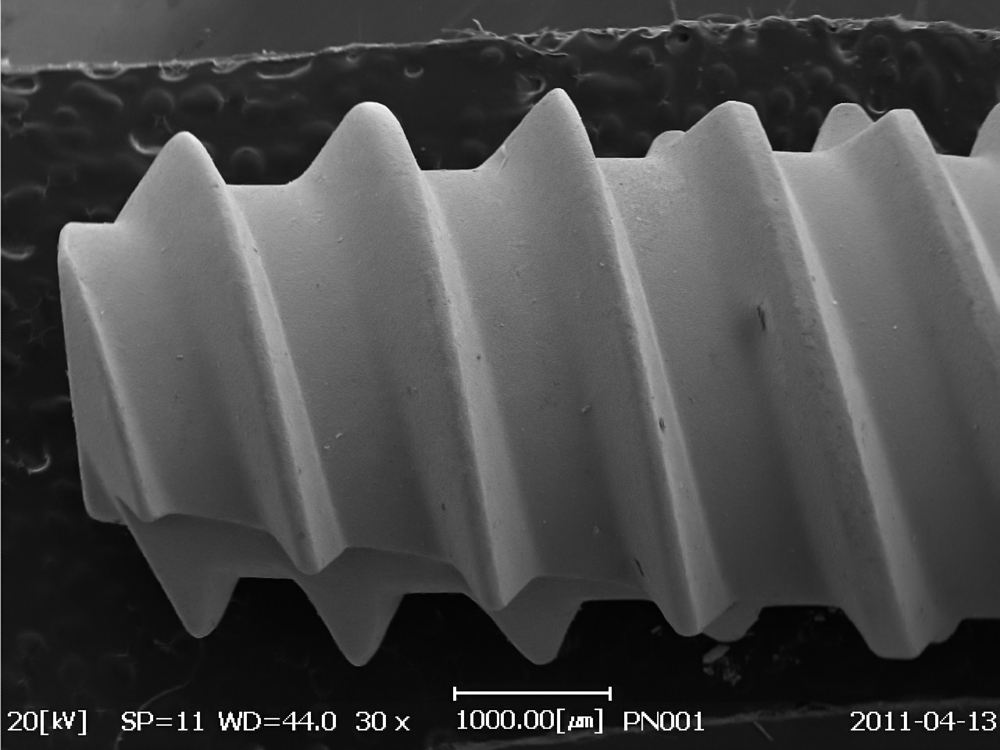

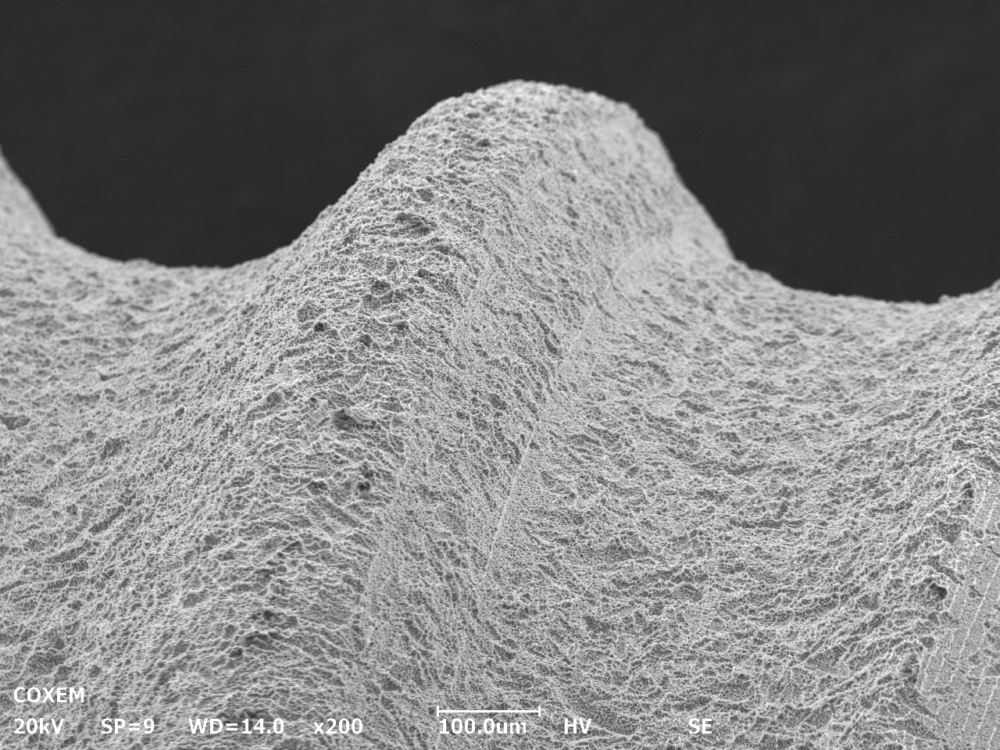

[임플란트]
[임플란트]
