아스팔트의 미세구조를 들여다보다: SEM으로 보는 도로의 비밀
아스팔트 산업 분야에서 주사전자현미경(SEM)과 에너지 분산형 X선 분광법(EDS)을 활용하는 방식은 매우 다양하며, 이러한 분석 기법은 비투멘과 골재로 구성된 아스팔트의 미세구조·계면 특성·재료 안정성을 이해하는 데 중요한 역할을 합니다. SEM은 빛보다 파장이 훨씬 짧은 전자빔을 사용하기 때문에, 광학현미경으로는 확인하기 어려운 비투멘 바인더의 분포 상태, 골재 표면 거칠기, 바인더–골재 계면의 결합 구조, 미세 공극과 균열의 형성 양상까지 정밀하게 관찰할 수 있습니다.
이러한 장점 덕분에 도로 재료 연구자와 엔지니어들은 고온 혼합 아스팔트, 재활용 아스팔트 포장재(RAP), 저탄소 대체 바인더 등 다양한 아스팔트 시스템의 구조적 특성과 열화 메커니즘을 정량적으로 평가하고, 장기 내구성과 환경 성능을 동시에 향상시키는 데 SEM과 EDS를 핵심 분석 도구로 활용하고 있습니다. 특히 EDS를 결합한 분석을 통해 칼슘, 규소, 알루미늄, 철 등 무기 성분과 탄소 기반 바인더의 원소 분포를 파악할 수 있어, 재활용 소재 적용이나 친환경 바인더 개발 시 발생하는 미세 구조 변화와 조성 차이를 체계적으로 분석할 수 있다는 점이 큰 강점입니다.

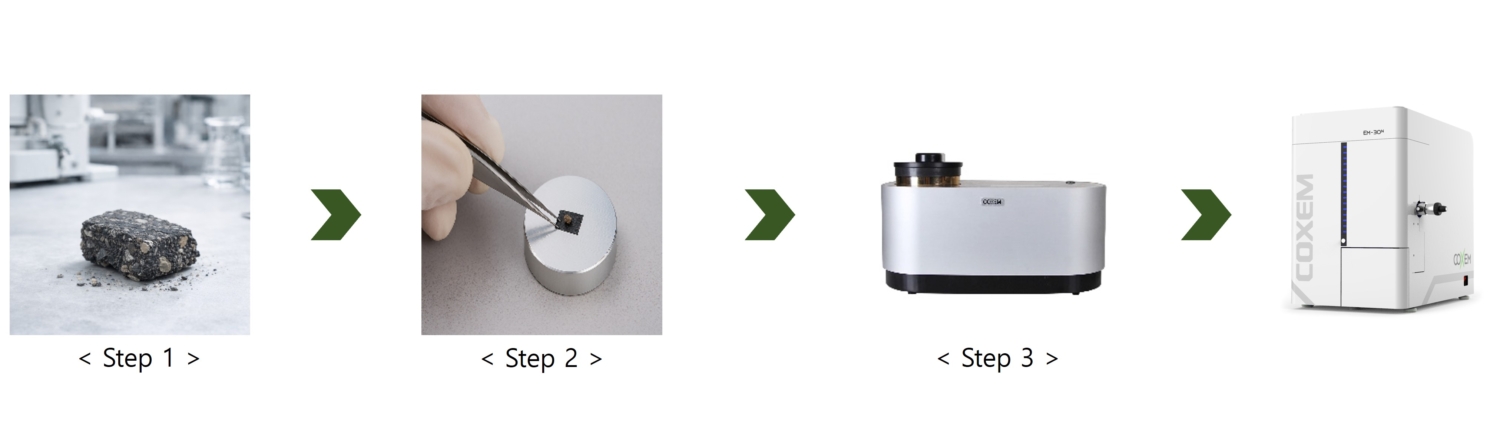

- 시편 전 처리 과정 : 표면 관찰
단계적인 연마 공정을 통해 골재–바인더 계면과 미세 공극이 명확히 드러나도록 표면을 평탄화합니다. 연마 과정에서는 과도한 열 발생을 억제하여 비투멘의 이동이나 번짐 현상을 최소화하는 것이 중요합니다. 이후 시편을 SEM 스텁(Stub)에 견고하게 고정하고, 비전도성 성분이 많은 아스팔트 특성을 고려하여 전하 축적을 방지하기 위해 Au 또는 Pt 기반의 이온 스퍼터 코팅을 실시합니다.
Step 1. 시료를 최대한 손상없는 상태로 실온 보존합니다.
Step 2. 준비한 시료를 Stub에 부착합니다.
Step 3. 시료의 도전성 확보를 위해 Au로 SPT-20 내에서 이온 스퍼터 코팅을 실시합니다.
- SEM Image

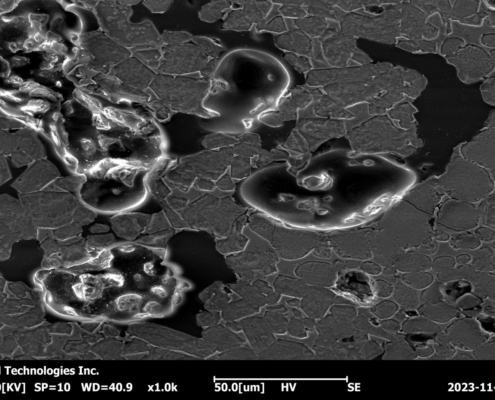

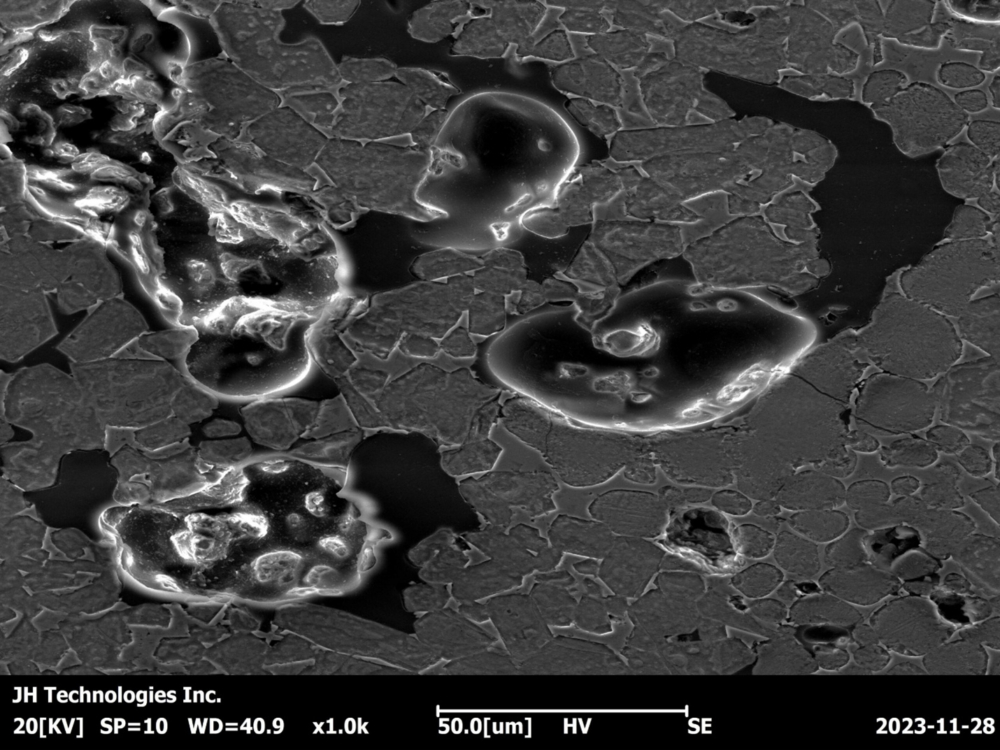

[1,000배 확대한 아스팔트 표면]

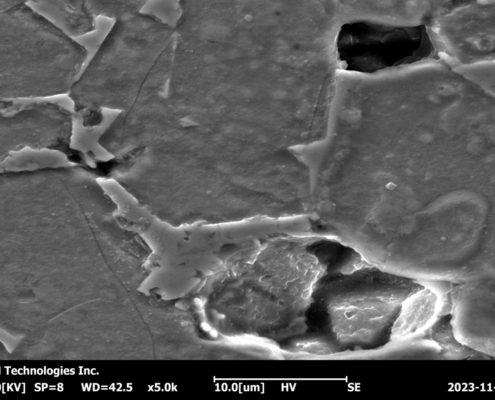

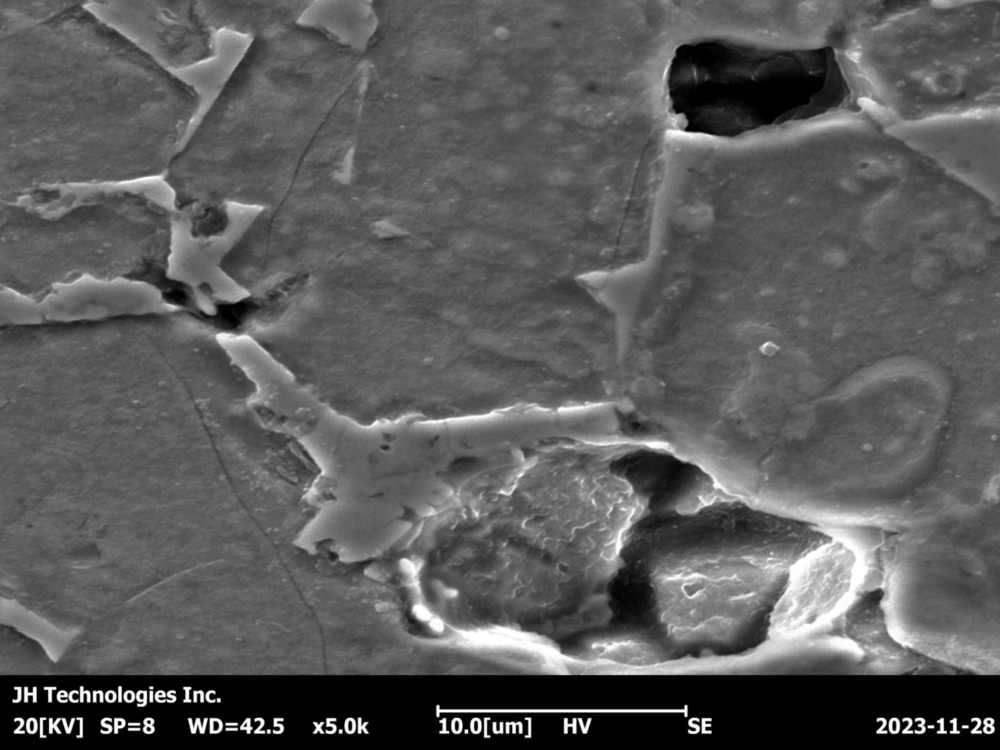

[5,000배 확대한 아스팔트 표면]
COXEM EM-30N을 이용하여 가속전압 20 kV, 작업 거리(Working Distance) 40-42 mm 조건에서 SE (Secondary Electron) 검출기를 사용해 아스팔트 시편의 SEM 관찰을 수행하였습니다. 분석 결과, 비투멘 바인더와 무기 골재 간의 미세구조적 차이와 계면 결합 특성이 명확히 관찰되었습니다.
- EDS Analysis

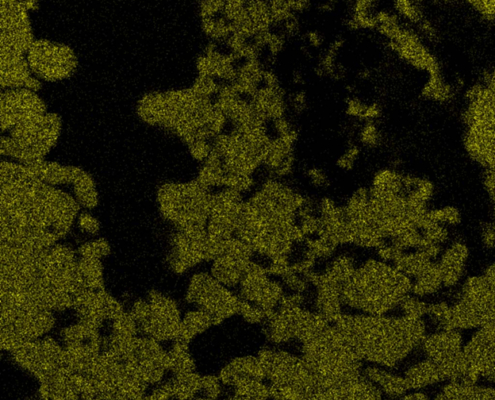

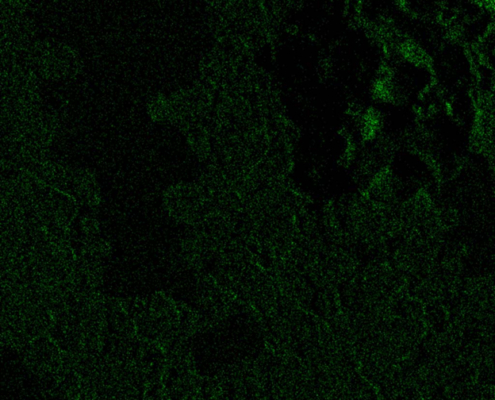

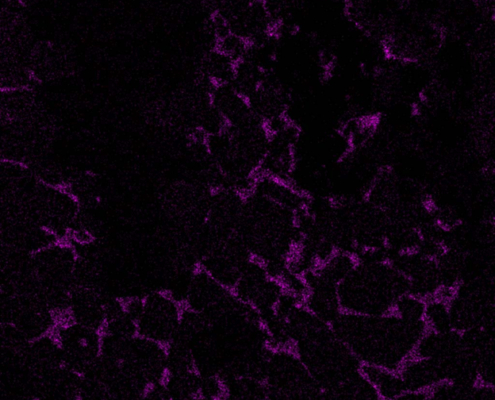

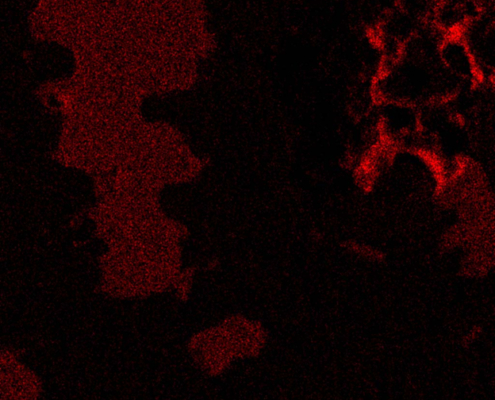

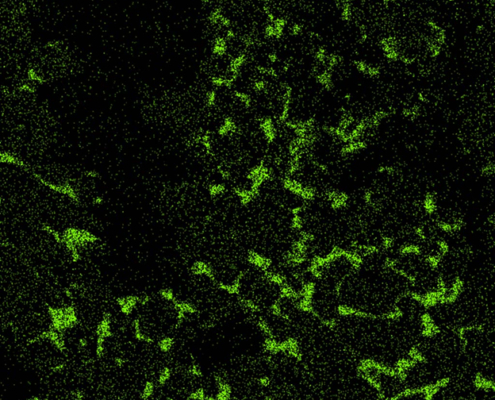

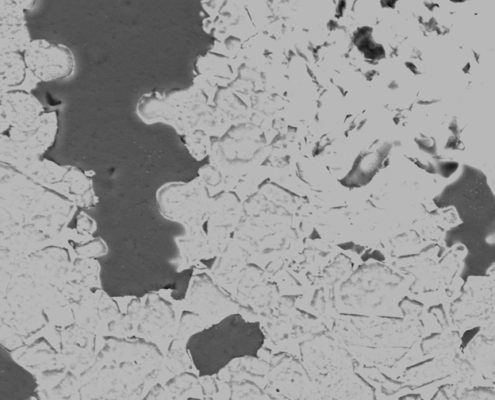

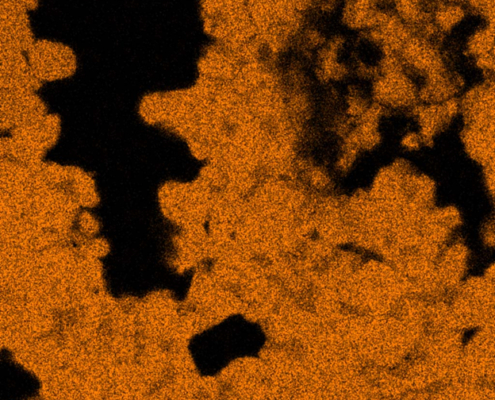

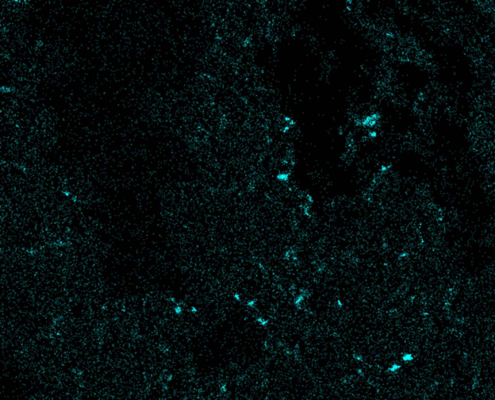

[아스팔트 EDS Mapping Images]

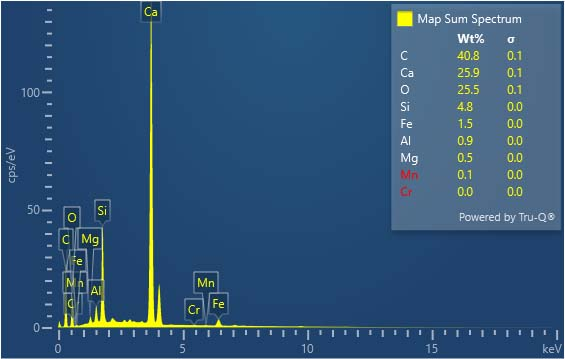

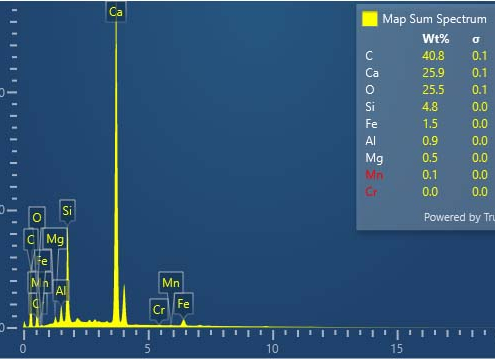

[아스팔트 EDS Spectrum]
EDS 분석 결과, 탄소가 풍부한 ‘비투멘(bitumen)’을 비롯하여 칼슘 실리케이트, 알루미늄 산화물, 철 산화물, 마그네슘 화합물 등 다양한 원소와 화합물이 확인되었습니다. 칼슘 대 규소(Ca:Si) 비율이 3:1로 나타나 ‘삼칼슘 실리케이트(tricalcium silicate, Ca₃O₅Si)’의 존재를 시사하였으나, 실제로는 ‘삼칼슘 실리케이트’와 ‘이칼슘 실리케이트(dicalcium silicate, Ca₂SiO₄)’가 혼재되어 해당 신호를 형성했을 가능성이 높은 것으로 판단됩니다.
- 다른 시료 이미지

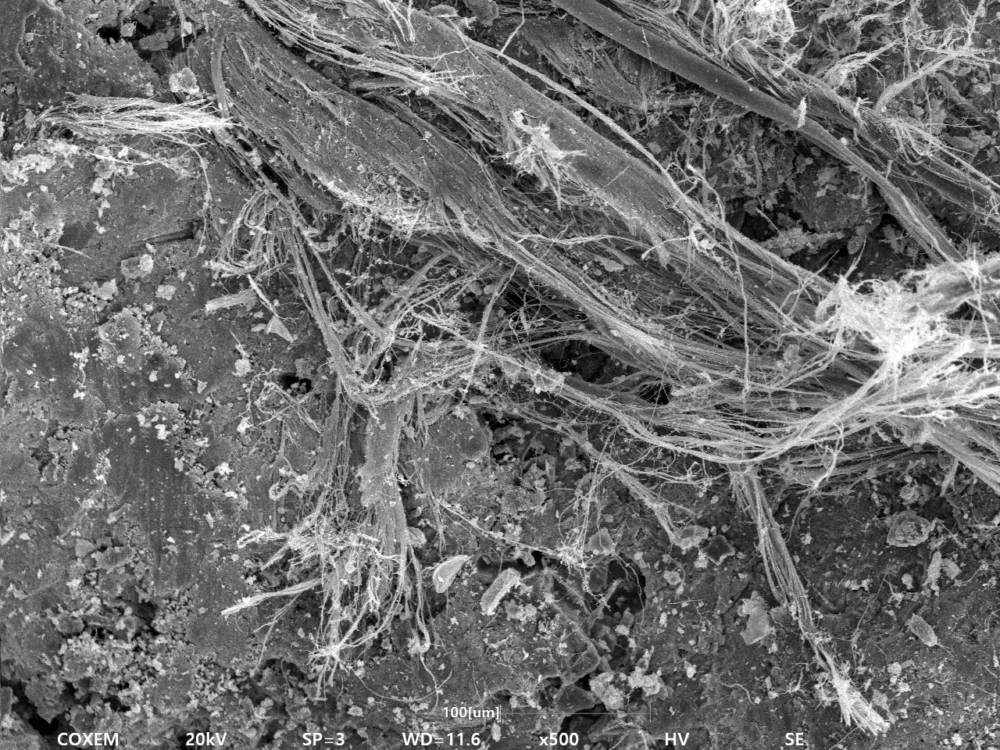

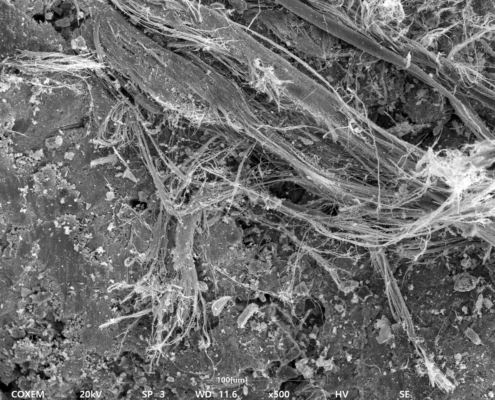

[석면]

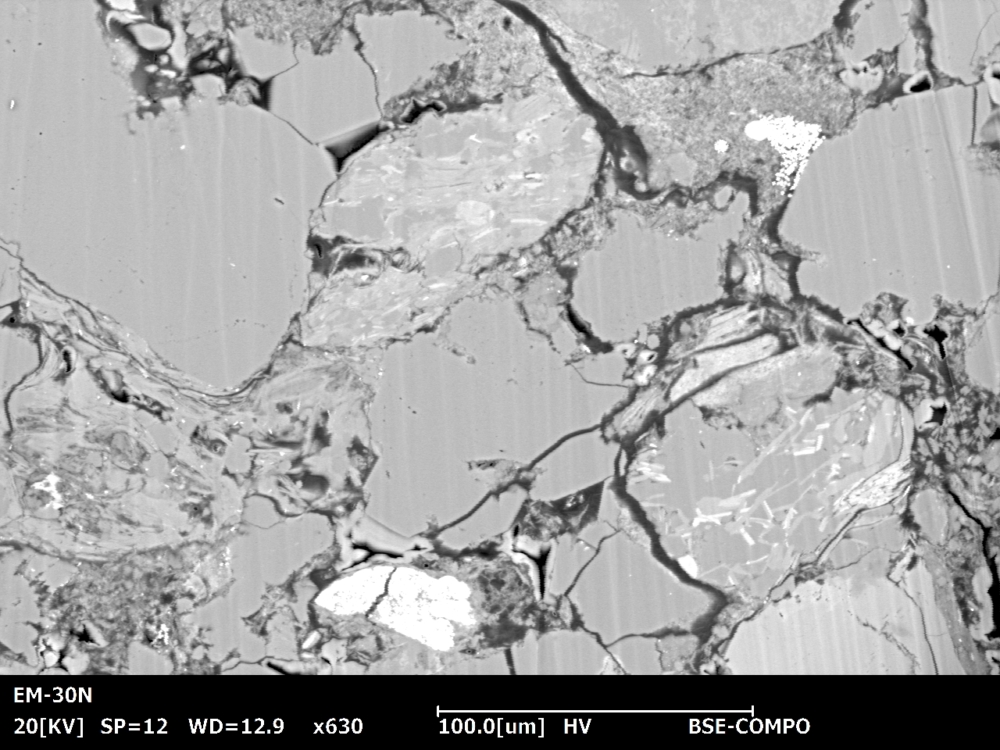

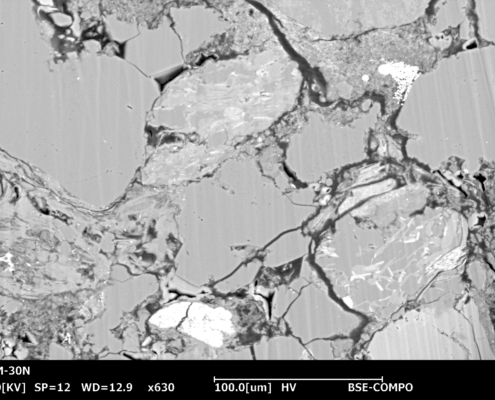

[셰일]

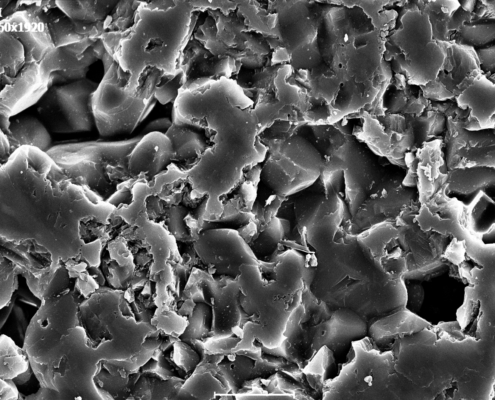

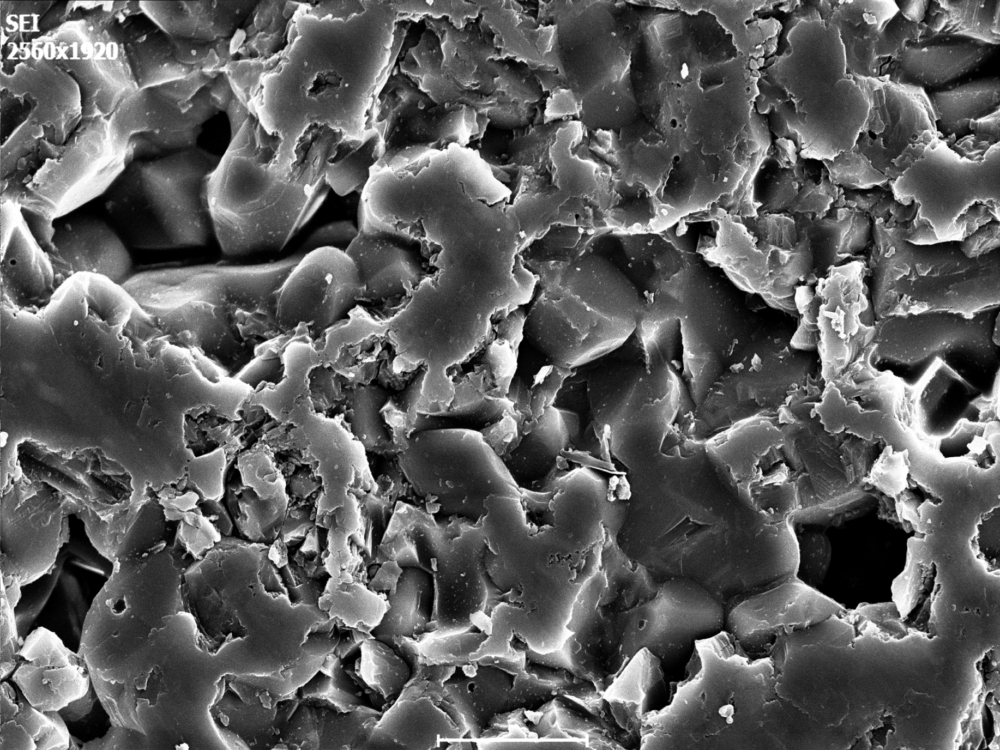

[시멘트]
