합금의 강도는 어디서 오는가? SEM으로 본 미세구조의 비밀
금속 재료 공학, 기계·구조 산업, 항공우주, 원자력 및 에너지 설비 등 다양한 산업 분야에서 사용되는 합금(Alloy)은 두 가지 이상의 금속 원소(또는 금속과 비금속)를 조합하여 단일 금속으로는 얻기 어려운 기계적·물리적·화학적 성능을 구현한 핵심 소재입니다. 합금은 사용 목적과 적용 환경에 따라 조성비, 미세조직, 열처리 공정이 정밀하게 설계되며, 결정립 구조와 석출상 등은 육안으로는 구분하기 어려운 미세 수준에서 재료 특성을 좌우합니다.
이러한 특성 덕분에 산업 현장에서는 강도 향상, 내식성 확보, 고온 안정성 개선, 피로 수명 증대 등 다양한 요구 성능을 안정적으로 만족시킬 수 있으며, 구조물의 신뢰성 향상과 경량화, 수명 연장에 중요한 역할을 담당합니다.
여기에 더해 주사전자현미경(SEM) 을 활용하면 합금 소재의 표면 및 내부 미세조직을 고해상도로 관찰하여, 광학 현미경으로는 확인하기 어려운 결정립 크기와 형상, 상(phase) 분포, 석출물의 형태와 분포, 미세 균열 및 기공까지 정밀하게 분석할 수 있습니다. 또한 SEM 분석은 열처리 전·후, 가공 공정 전·후 또는 사용 환경 노출 전·후의 미세조직 변화를 비교함으로써 강도 저하, 취성 증가, 피로 손상 및 크리프 열화의 원인을 시각적으로 규명하는 데 유리하며, 필요 시 EDS 와 결합하면 합금 원소의 조성과 편석 여부, 산화물·개재물의 화학적 특성을 확인할 수 있어 합금 설계 검증, 공정 조건 최적화, 열화 메커니즘 분석 및 구조 재료의 신뢰성 향상에 효과적으로 활용될 수 있습니다.
- 시편 전 처리 과정
단계적인 절단 및 연마 공정을 통해 합금 시편의 표면과 단면이 미세조직 관찰에 적합하도록 평탄화합니다. 전처리 과정에서는 과도한 기계적 하중이나 국부적 열 발생을 억제하여 결정립 변형, 가공경화, 석출상 파괴와 같은 인위적 조직 변화를 최소화하는 것이 중요합니다. 이후 시편을 SEM 스텁(Stub)에 카본 테이프 또는 전도성 접착제를 사용해 안정적으로 고정하고, 산화층이나 비전도성 상이 포함된 합금 특성을 고려하여 전하 축적을 방지하기 위해 Au 또는 Pt 기반의 이온 스퍼터 코팅을 실시합니다.

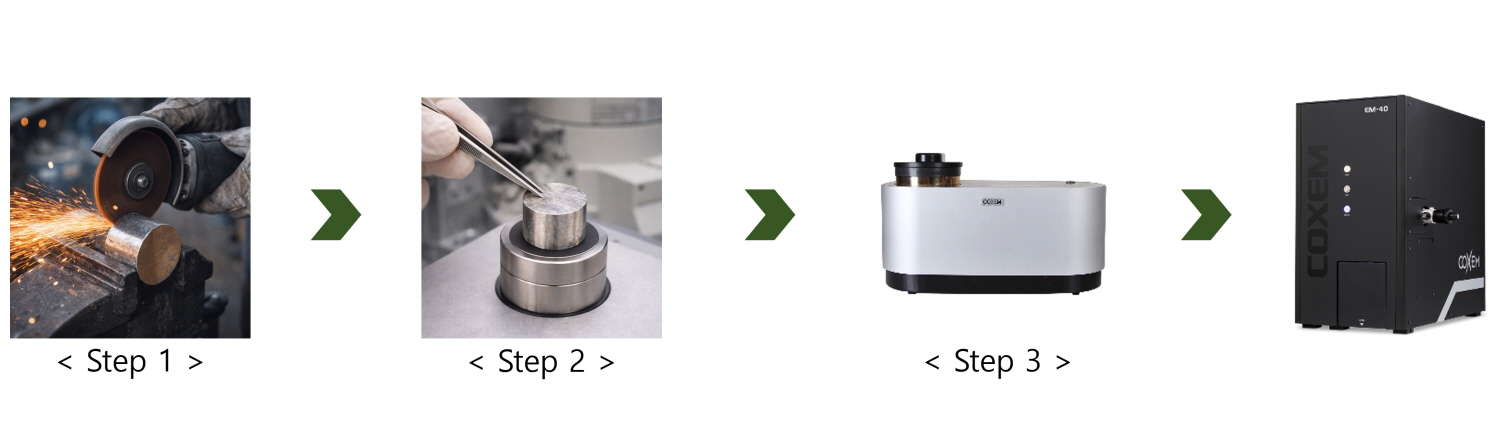

Step 1. 시료를 적절한 크기로 절단합니다.
Step 2. 적절한 크기의 필터 시료를 Stub에 부착합니다.
Step 3. 시료의 도전성 확보를 위해 Au로 SPT-20에서 이온 스퍼터 코팅을 실시합니다.
- SEM 이미지 (SE / BSE)

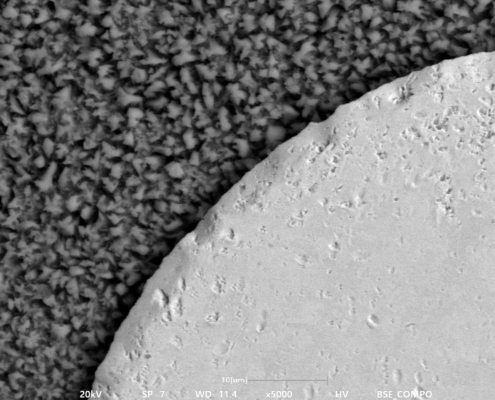

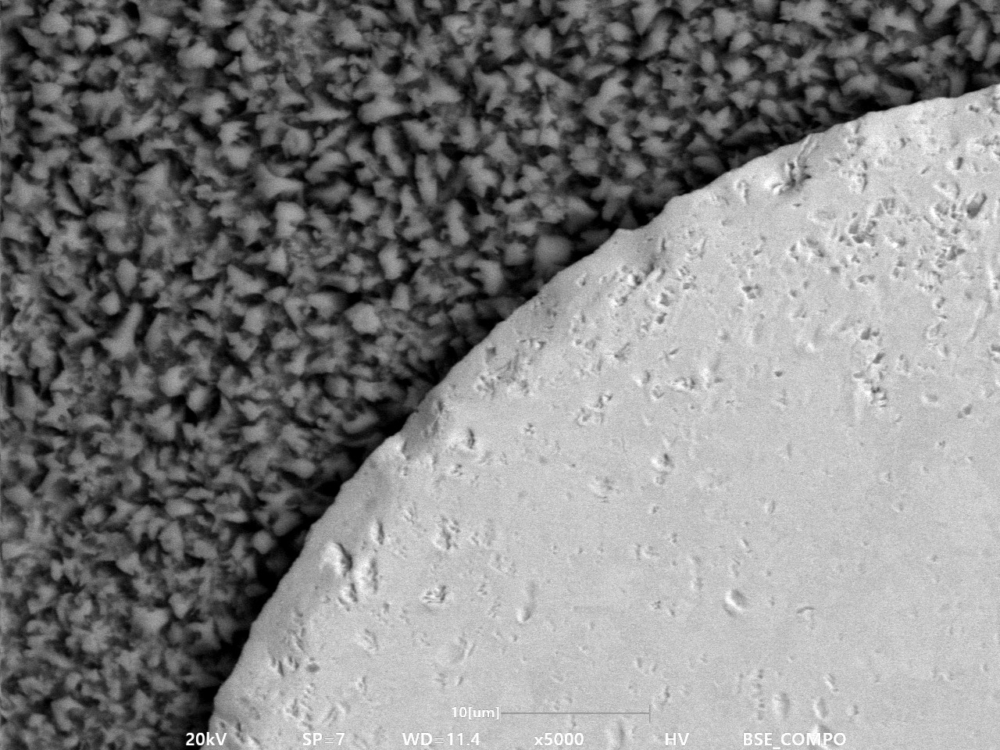

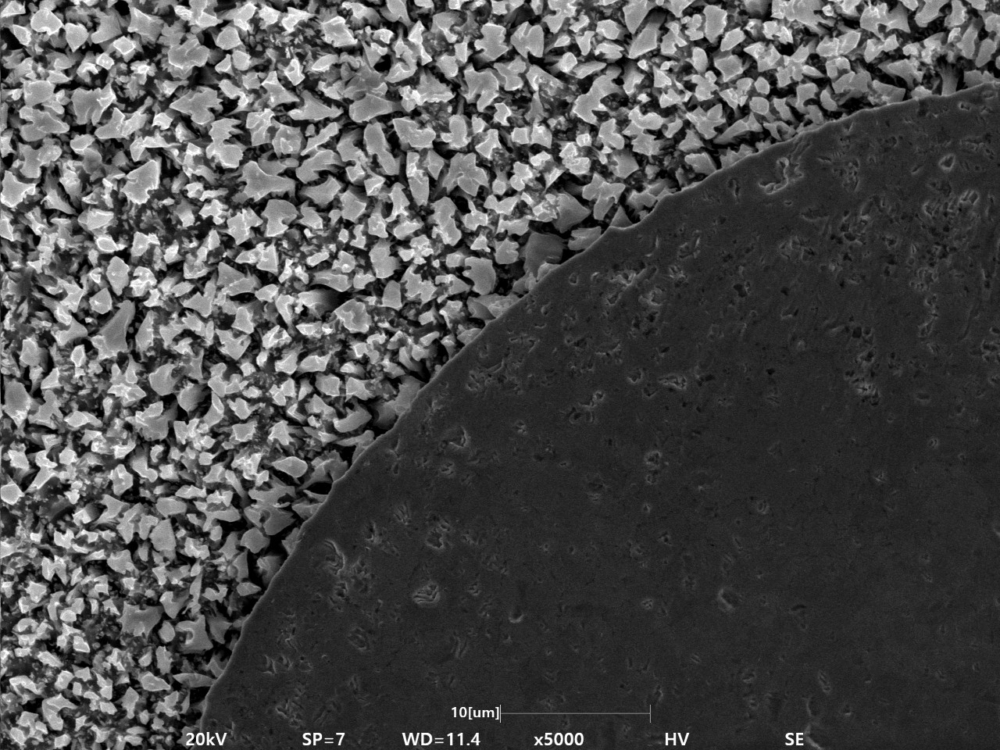

[전자 부품]
[전자 부품]

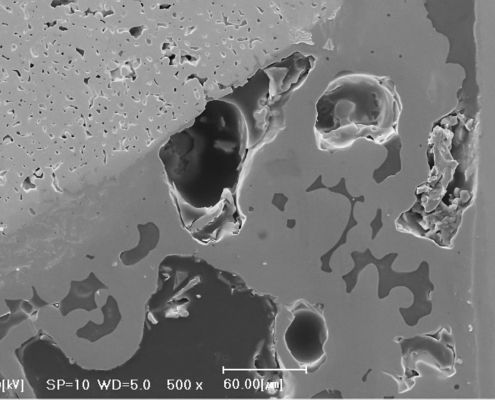

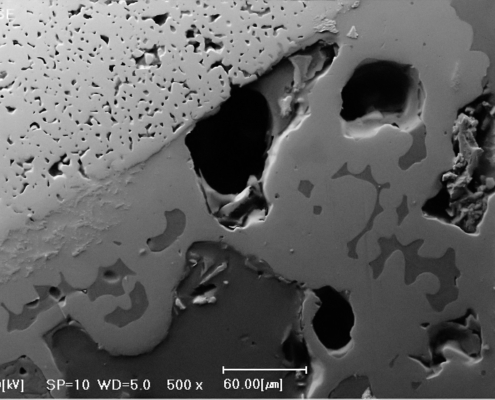

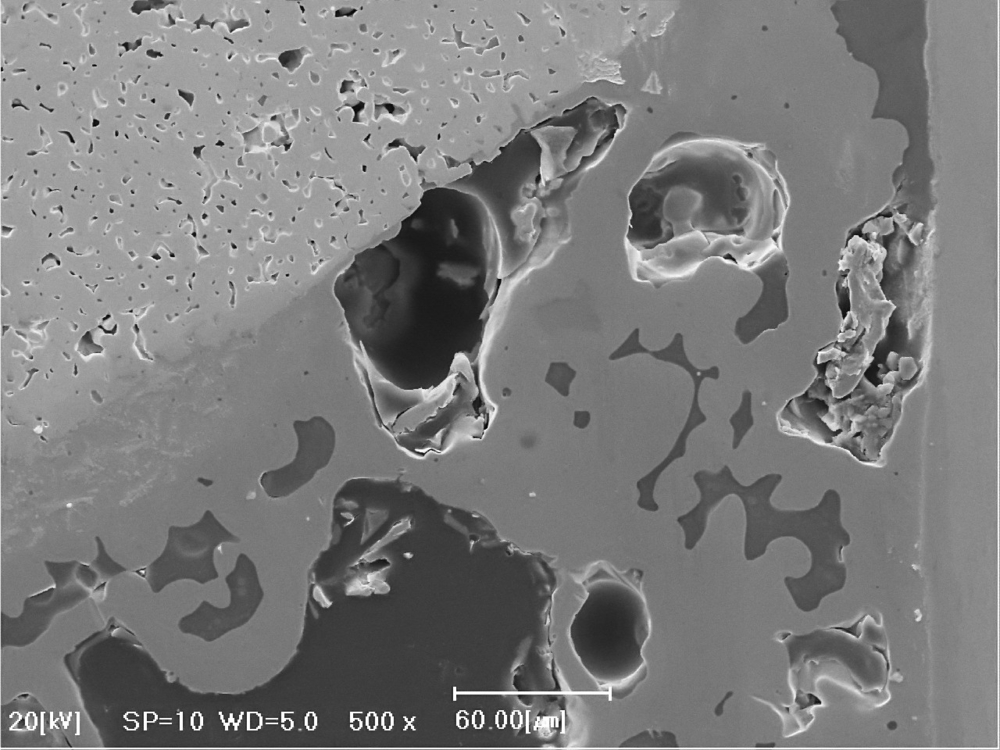

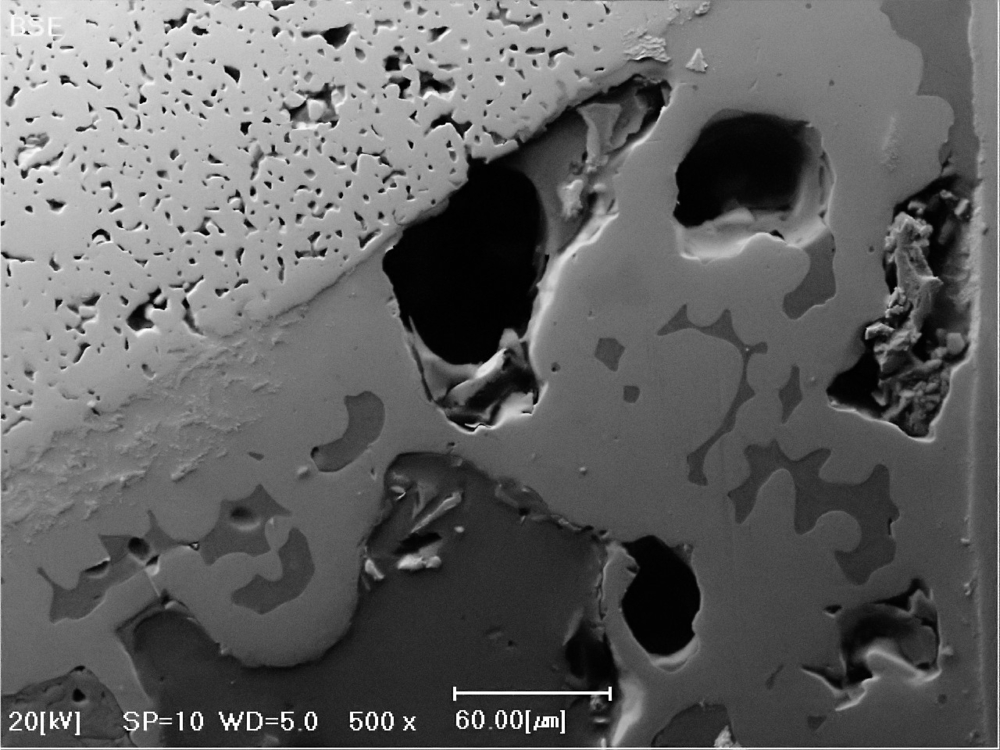

- SEM 이미지 (SE / BSE)
[자동차 부품]
[자동차 부품]
- 다른 시료 이미지

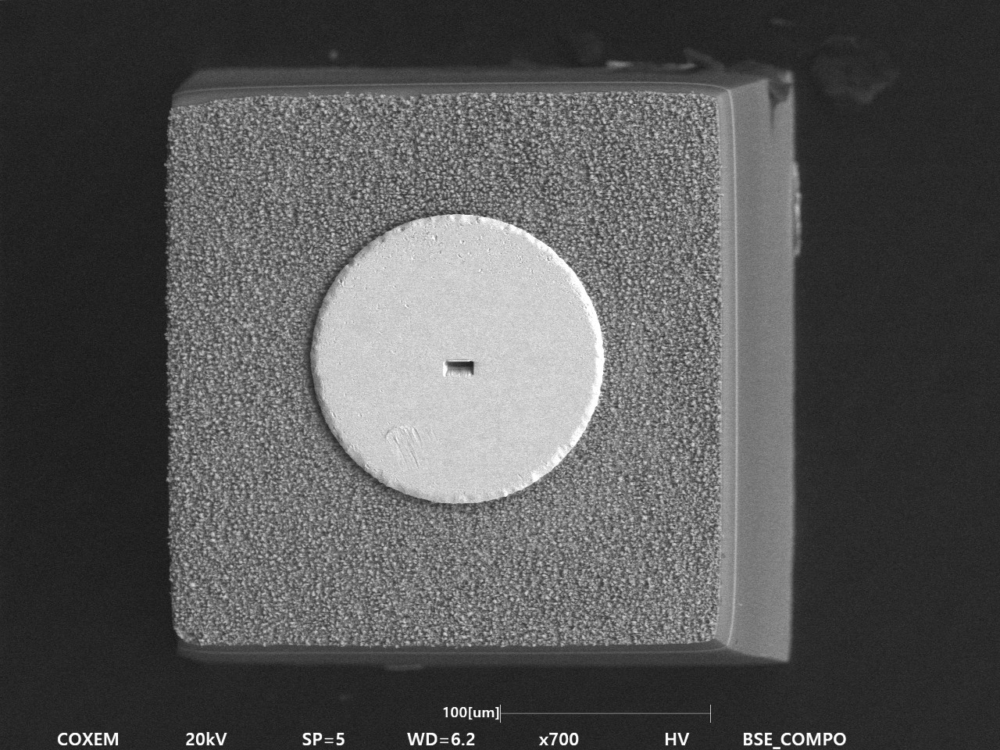

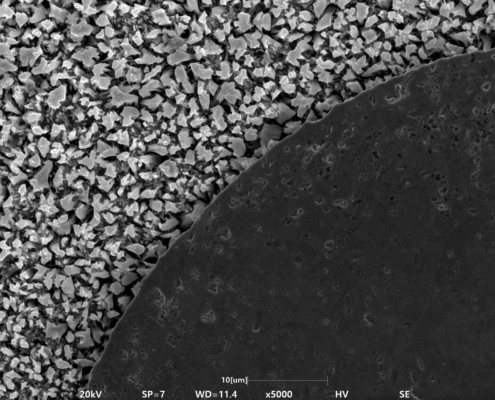

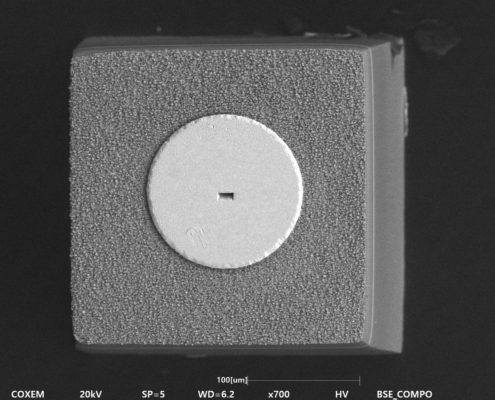

[전자 부품]

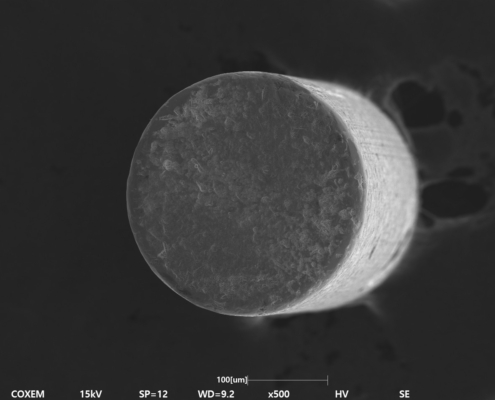

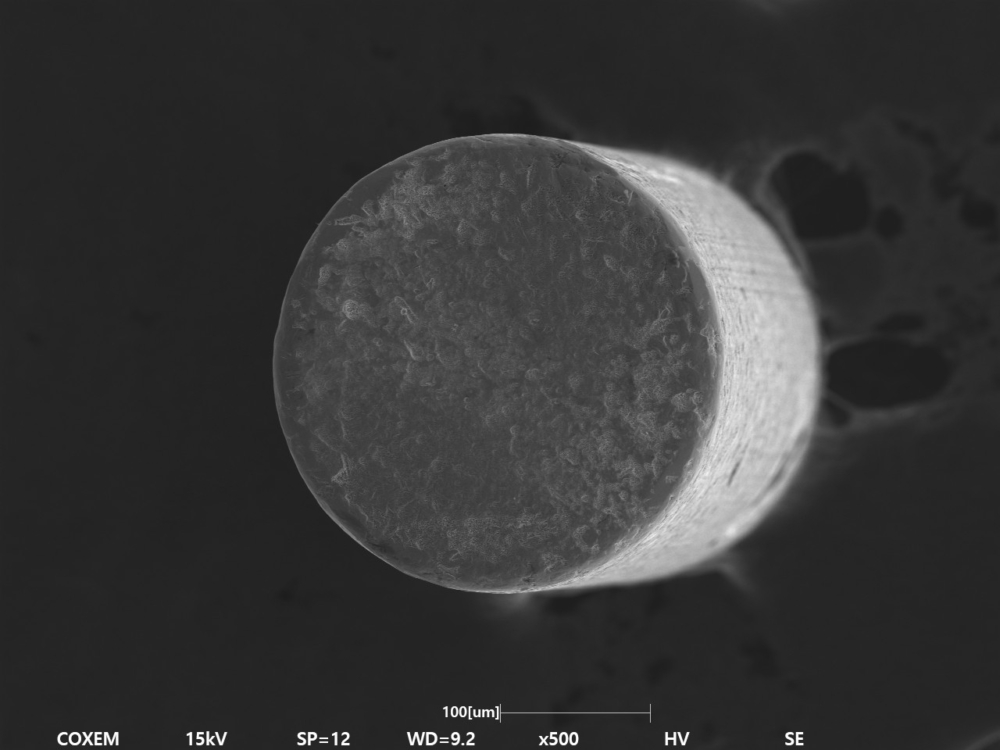

[구리 와이어]

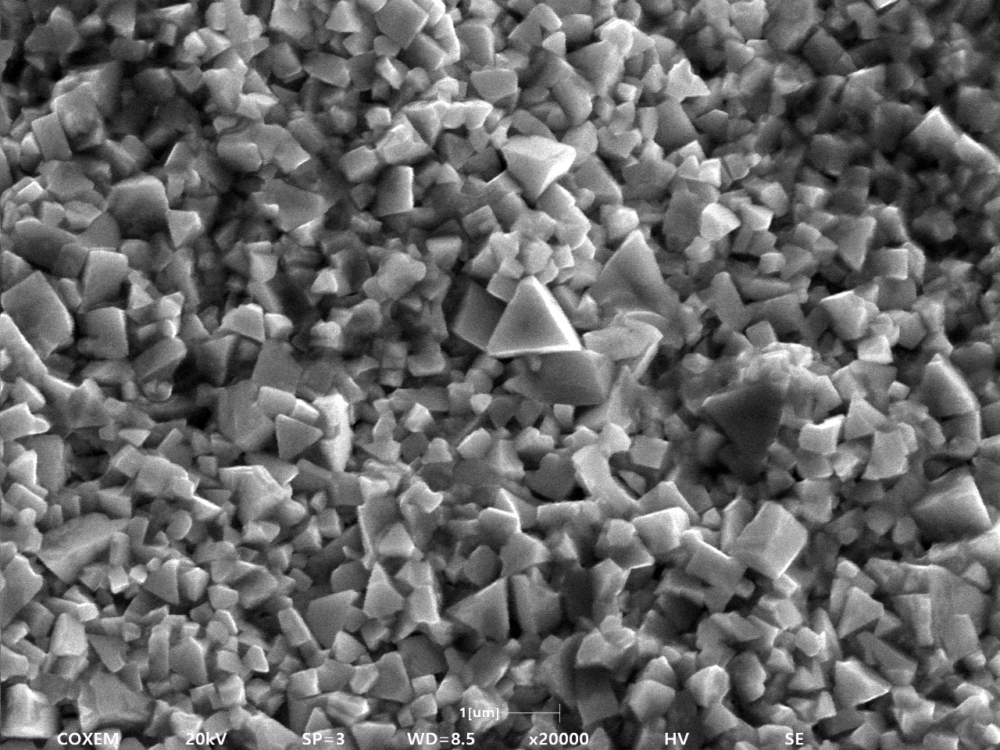

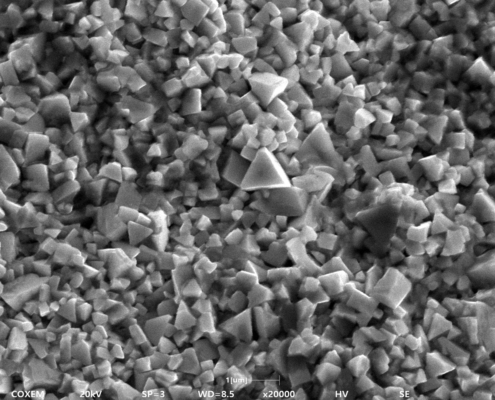

[텅스텐 카바이드]
