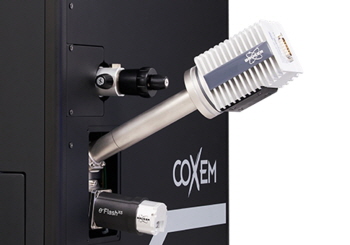

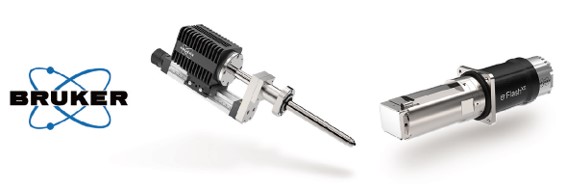

BrukerEBSD Detector
Compact EBSD는 Tabletop SEM 환경에서도 정밀한 결정방위 및 결정 구조 분석을 가능하게 하는 초소형 EBSD 시스템입니다. 회절 패턴 분석을 통해 결정 방향, 상, 결정립 구조 등 재료의 미세조직 정보를 정밀하게 측정할 수 있으며, EDS와 연계하여 성분 분석과 결정 구조 분석을 통합적으로 수행할 수 있습니다.
컴팩트한 설계와 자동화된 분석 지원 기능을 통해 공간 제약이 있는 환경에서도 손쉽게 고급 재료 분석을 수행할 수 있으며, 연구개발은 물론 산업 현장의 품질 관리 및 공정 분석에도 효과적으로 활용됩니다.

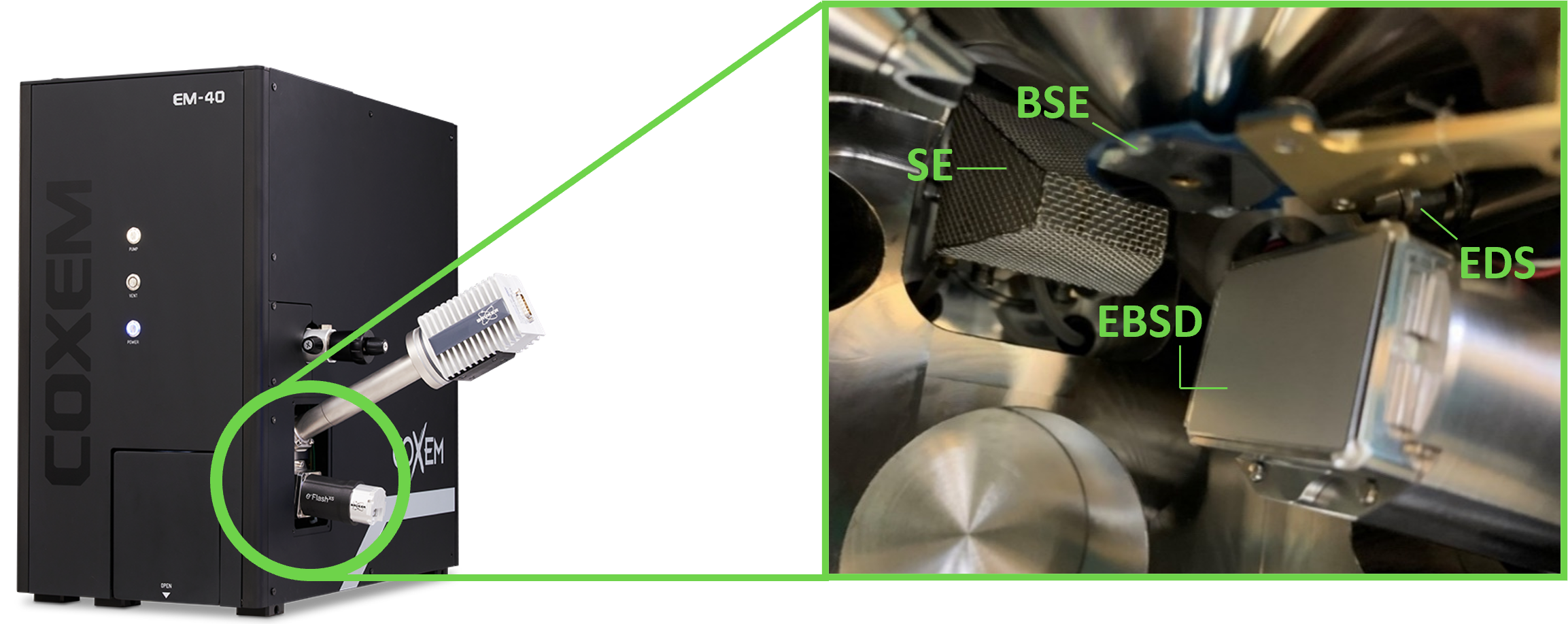

“Crystallography, Now in Tabletop SEM”
Key benefits
- Crystallographic Analysis in Tabletop SEM

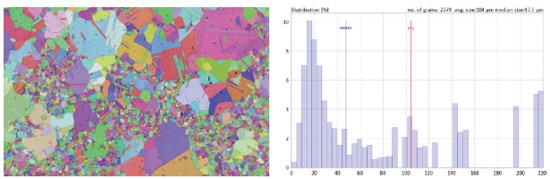

- Fast & Reliable Orientation Mapping

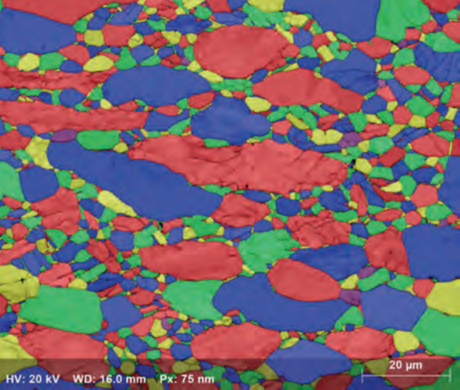

- Phase Identification Capability

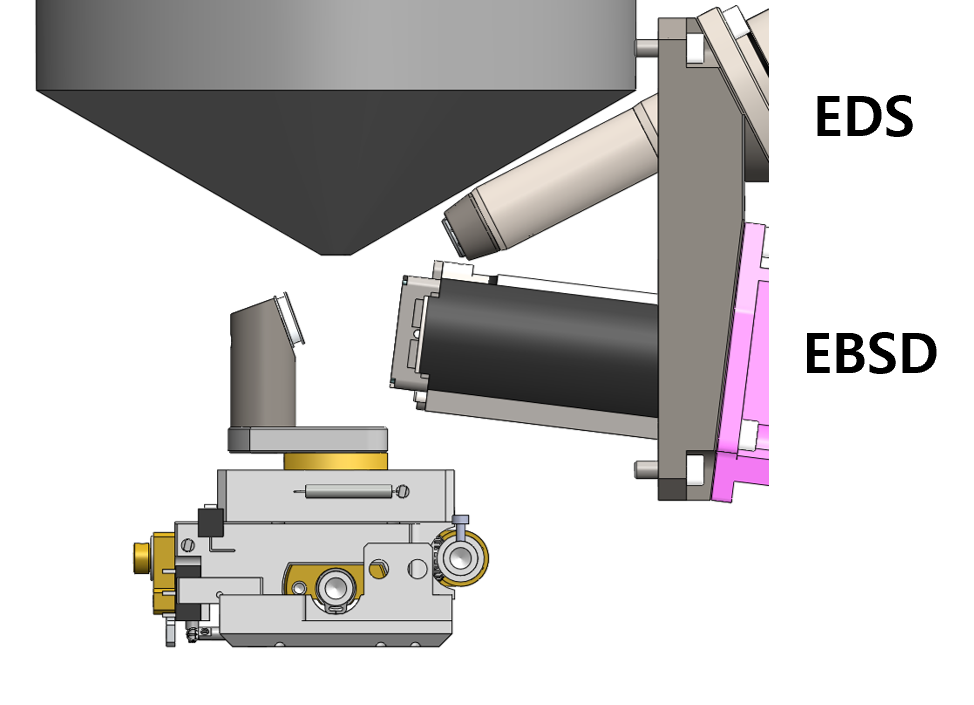

- Compact & Integrated Design
- User-Friendly Software
- Dynamic Focus & Tilt Correction

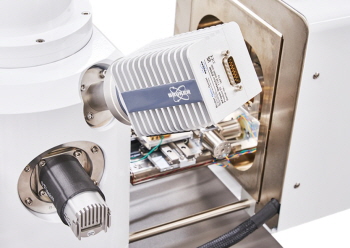

EBSD detector: e-Flash XS hardware
- CMOS imaging chip technolgy
- Native image resolution: 720 x 540 pixels
- Supported binning modes: 2×2, 3×3, 4×4, 5×5, 6×6
- Speed: up to 520 frames/second (fps) in all binning modes
- Custom made optics system with field lens for maximizing light efficiency
- User-removable detector head with slide in & out mechanism
- User-replacable phosphor screen
- True plug and play (PnP) device – data and power transfer via USB3.0 cable
- Length ~ 84 mm (3.31 in), diameter ~ 48 mm (1.89 in)
- Weight 0.85 kg
EDS detector: QUANTAX hardware
- Energy resolution < 129 eV at Mn Kα
- 30 mm2 active area
- Excellent light element and low energy performance, element range B – Am
- Extremely high pulse load capability
- Immediately available once powered on, no detector warm-up necessary during venting or sample changing
- Peltier cooled, no liquid nitrogen or other cooling agents needed
- Vibration-free operation
- Length SEM dependent, diameter 16.8 mm (0.66 in)
- Weight 1.90 kg
